CP841
Rusticated

Generic Construction

CP841

1CP841

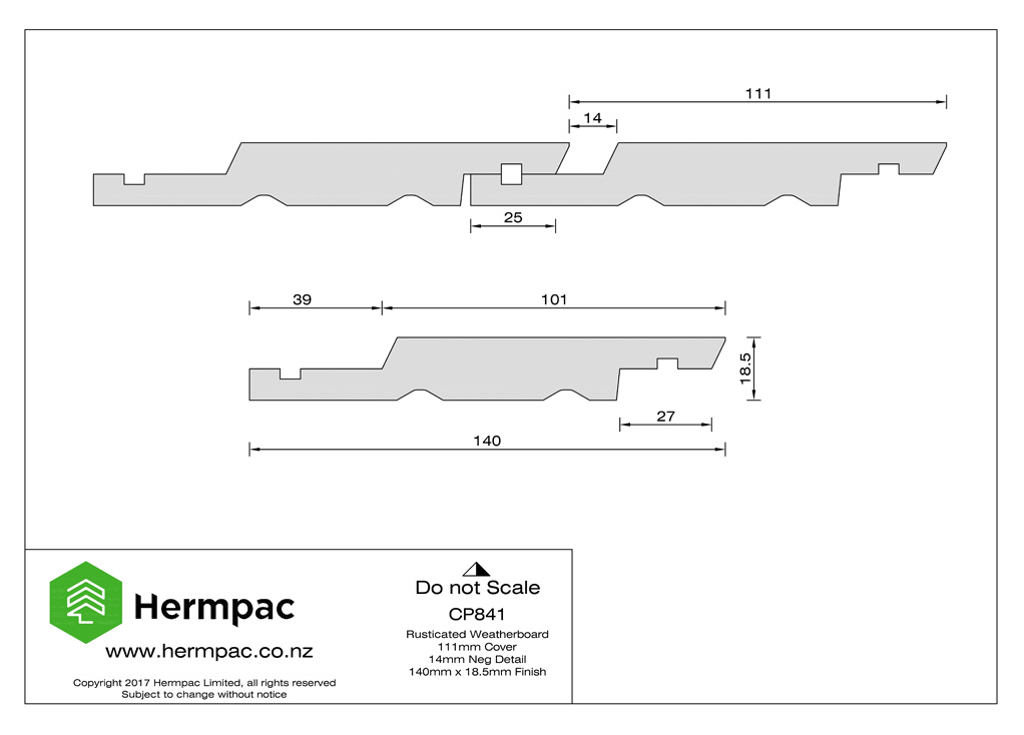

Profile Drawing


MasterSpec - Horizontal

2MasterSpec - Horizontal

CLICK HERE for Masterspec Document


Installation Specification - Rusticated Direct Fixed

3Installation Specification - Rusticated Direct Fixed


HDF-RUST-000

4HDF-RUST-000

Drawing Index


HDF-RUST-100

5HDF-RUST-100

Rusticated Weatherboard System Profiles


HDF-RUST-101

6HDF-RUST-101

Trim and Moulding Profiles


HDF-RUST-200

7HDF-RUST-200

Window Head Detail,

Aluminium Joinery


HDF-RUST-201

8HDF-RUST-201

Window Sill Detail,

Aluminium Joinery


HDF-RUST-202

9HDF-RUST-202

Window Jamb Detail,

Aluminium Joinery


HDF-RUST-210

10HDF-RUST-210

Door Head Detail,

Aluminium Joinery


HDF-RUST-211

11HDF-RUST-211

Door Sill Detail,

Aluminium Joinery


HDF-RUST-212

12HDF-RUST-212

Door Jamb Detail,

Aluminium Joinery


HDF-RUST-220

13HDF-RUST-220

Window Head Detail,

Timber Joinery


HDF-RUST-221

14HDF-RUST-221

Window Sill Detail,

Timber Joinery


HDF-RUST-222

15HDF-RUST-222

Window Jamb Detail,

Timber Joinery


HDF-RUST-300

16HDF-RUST-300

Internal Corner HP41


HDF-RUST-301

17HDF-RUST-301

Internal Corner Butt


HDF-RUST-302

18HDF-RUST-302

Enclosed Deck Balustrade to Wall Junction


HDF-RUST-400

19HDF-RUST-400

External Corner Boxed


HDF-RUST-401

20HDF-RUST-401

External Corner HP40


HDF-RUST-402

21HDF-RUST-402

External Corner HP42


HDF-RUST-410

22HDF-RUST-410

General Detail Direct Fix,

Stain Finish


HDF-RUST-411

23HDF-RUST-411

General Detail Direct Fix,

Paint Finish


HDF-RUST-500

24HDF-RUST-500

Base of Wall, Concrete


HDF-RUST-501

25HDF-RUST-501

Base of Wall, Timber


HDF-RUST-502

26HDF-RUST-502

Direct Fix at Enclosed Deck


HDF-RUST-600

27HDF-RUST-600

Roof/Wall Junction


HDF-RUST-601

28HDF-RUST-601

Soffit Detail, Overhang


HDF-RUST-602

29HDF-RUST-602

Eaves Detail, No Overhang


HDF-RUST-800

30HDF-RUST-800

Meter Box Detail


HDF-RUST-801

31HDF-RUST-801

Pipe Penetration Detail


HDF-RUST-802

32HDF-RUST-802

Pipe Penetration Plan Detail
